標準品スパン早見表・図面ダウンロード

防球ネット柱用ジョイマストの標準品リストとなっています。規格をクリックで図面がダウンロードできます。

防球ネット柱 スパン早見表YOSHIMOTO ENGINEERING

規格 地域風速 V=30m/s V =32m/s V =34m/s V =36m/s V =38m/s
柱地上高
YPS・K-4 H =4.2m 8m 7m 6m 5m 5m
YPS・K-5 H =5.2m 9m 8m 7m 6m 5m
YPS・K-6 H =6.2m 12m 10m 9m 8m 7m
YSJ・K-8 H =8.2m 12m 12m 12m 11m 9m
YSJ・K-10 H =10.2m 12m 11m 9m 8m 7m
YSJ・K-12 H =12.2m 12m 11m 9m 8m 7m
YSJ・K-14 H =14.2m 12m 11m 9m 8m 7m
YSJ・K-14.7 H =14.9m 12m 10m 9m 8m 7m
YSJ・K-18B H =18m 10m 10m 10m 10m 10m
YSJ・K-19.5B H =19.5m 10m 10m 10m 9m 8m
規格 地域風速 V=30m/s V =32m/s V =34m/s V =36m/s V =38m/s
柱地上高
YPS・K-4 H =4.2m 12m 11m 9m 8m 7m
YPS・K-5 H =5.2m 12m 11m 10m 9m 7m
YPS・K-6 H =6.2m 12m 12m 12m 11m 10m
YSJ・K-8 H =8.2m 12m 12m 12m 12m 12m
YSJ・K-10 H =10.2m 12m 12m 12m 12m 10m
YSJ・K-12 H =12.2m 12m 12m 12m 12m 11m
YSJ・K-14 H =14.2m 12m 12m 12m 12m 10m
YSJ・K-14.7 H =14.9m 12m 12m 12m 11m 10m
YSJ・K-18B H =18m 10m 10m 10m 10m 10m
YSJ・K-19.5B H =19.5m 10m 10m 10m 10m 10m
規格 地域風速 V=30m/s V =32m/s V =34m/s V =36m/s V =38m/s
柱地上高
YPS・K-4 H =4.2m 10m 9m 7m 7m 6m
YPS・K-5 H =5.2m 11m 9m 8m 7m 6m
YPS・K-6 H =6.2m 12m 12m 10m 9m 8m
YSJ・K-8 H =8.2m 12m 12m 12m 12m 11m
YSJ・K-10 H =10.2m 12m 12m 11m 10m 8m
YSJ・K-12 H =12.2m 12m 12m 11m 10m 9m
YSJ・K-14 H =14.2m 12m 12m 11m 9m 8m
YSJ・K-14.7 H =14.9m 12m 12m 11m 9m 8m
YSJ・K-18B H =18m 10m 10m 10m 10m 10m
YSJ・K-19.5B H =19.5m 10m 10m 10m 10m 9m
規格 地域風速 V=30m/s V =32m/s V =34m/s V =36m/s V =38m/s
柱地上高
YPS・K-4 H =4.2m 7m 6m 5m 4m 4m
YPS・K-5 H =5.2m 7m 6m 5m 5m 4m
YPS・K-6 H =6.2m 9m 8m 7m 6m 5m
YSJ・K-8 H =8.2m 12m 11m 10m 9m 8m
YSJ・K-10 H =10.2m 10m 9m 7m 6m 6m
YSJ・K-12 H =12.2m 10m 9m 8m 7m 6m
YSJ・K-14 H =14.2m 10m 8m 7m 6m 5m
YSJ・K-14.7 H =14.9m 10m 8m 7m 6m 5m
YSJ・K-18B H =18m 10m 10m 10m 9m 8m
YSJ・K-19.5B H =19.5m 10m 9m 8m 7m 6m

※表は左右にスクロールして確認することができます。

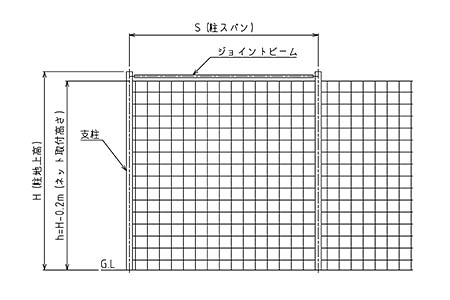

※ネットは柱頂部200mm下からG.Lまで全面張り
※端部・角部にはジョイントビームを装着すること
※柱スパンは最大で12mまでとすること。12mを超える場合はご相談ください
※スパンを大きくするほど、ジョイントビーム直径とネットたわみが大きくなるため注意すること
※スーパージョイマスト(YSJ･K-18B,YSJ･K-19.5B)は10mを超えるスパンは設定不可

上記の標準品では対応できないような特殊な条件の場合は、下記から詳細とともにお問い合わせください。
